技術要素：

    本技術涉及一種螺旋輸送機，具體牽涉一種結構簡單，輸送管道內通有循環冷卻水，用于與高溫物料熱量交換的高溫水冷螺旋輸送機。

    為實現上述目的，本技術采用以下技術方案：一種高溫水冷螺旋輸送機，包括驅動裝置、螺旋葉片、主軸及輸送管道，所述主軸設置在輸送管道內，主軸包括若干依次連接的分軸；所述分軸上設有懸掛器，懸掛器一端通過螺栓與輸送管道內壁連接，且懸掛器套設在分軸上；所述螺栓葉片設置在分軸上；所述主軸末端通過聯軸器與驅動裝置連接；所述輸送管道靠近驅動裝置一端的上方設有進料口，所述輸送管道另一端設有出料口；所述輸送管道為雙層結構，輸送管道雙層結構之間形成內部冷卻腔，所述內部冷卻腔靠近驅動裝置一端設有水泵，內部冷卻腔另一端設有冷卻倉，所述冷卻倉與水泵連接。

    當主軸所需長度較長時，可采用若干分軸依次連接的方法形成一個較長的主軸，同時由于分軸組合的長度原因，需要用懸掛器支撐住各分軸，防止分軸之間的連接因為重力的作用導致跳動較大，對運行過程中的機器造成極大的損傷。在輸送管道內形成一個內部冷卻腔，并連接水泵和冷卻倉，使冷卻液在輸送管道內能夠進行循環流動，保證輸送管道的熱傳導能夠達到良好的效果。

    作為優選，所述分軸一端設有鍵槽，分軸另一端設有軸轂，各分軸之間通過鍵連接。鍵連接可以方便分軸之間的拆卸，并且由于懸掛器的保護，分軸之間不會出現太大的震動現象。

    作為優選，所述輸送管道下方還設有可供輸送管道放置的U型架。

    作為優選，所述輸送管道上方還設有若干個外部連接環。可以保證螺旋輸送機能夠適應不同的工作環境。

本技術的有益效果：

（1）結構簡單，能夠根據長度需求組裝或拆卸；

（2）輸送管道內通有循環水，熱量交換快。

附圖說明

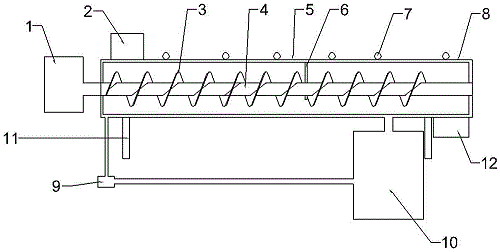

圖中：驅動裝置1、進料口2、螺旋葉片3、主軸4、輸送管道5、懸掛器6、外部連接環7、內部冷卻腔8、水泵9、冷卻倉10、U型架11、出料口12。

具體實施方式

    下面結合附圖和具體實施例對本技術的結構和工作原理做進一步的描述：如圖1所示，一種高溫水冷螺旋輸送機，包括驅動裝置1、螺旋葉片3、主軸4及輸送管道5，所述主軸4設置在輸送管道5內，主軸4包括若干依次連接的分軸；所述分軸上設有懸掛器6，懸掛器6一端通過螺栓與輸送管道5內壁連接，且懸掛器6套設在分軸上；所述螺栓葉片4設置在分軸上；所述主軸4末端通過聯軸器與驅動裝置1連接；所述輸送管道5靠近驅動裝置1一端的上方設有進料口2，所述輸送管道5另一端設有出料口12；所述輸送管道5為雙層結構，輸送管道5雙層結構之間形成內部冷卻腔8，所述內部冷卻腔8靠近驅動裝置1一端設有水泵9，內部冷卻腔8另一端設有冷卻倉10，所述冷卻倉10與水泵9連接。

所述分軸一端設有鍵槽，分軸另一端設有軸轂，各分軸之間通過鍵連接。

所述輸送管道5下方還設有可供輸送管道5放置的U型架11。

所述輸送管道5上方還設有若干個外部連接環7。

    本實施例中，當主軸所需長度較長時，可采用若干分軸依次連接的方法形成一個較長的主軸，同時由于分軸組合的長度原因，需要用懸掛器支撐住各分軸，防止分軸之間的連接因為重力的作用導致跳動較大，對運行過程中的機器造成極大的損傷。在輸送管道內形成一個內部冷卻腔，并連接水泵和冷卻倉，使冷卻液在輸送管道內能夠進行循環流動，保證輸送管道的熱傳導能夠達到良好的效果。

技術特征：

1.一種高溫水冷螺旋輸送機，其特征是，包括驅動裝置、螺旋葉片、主軸及輸送管道，所述主軸設置在輸送管道內，主軸包括若干依次連接的分軸；所述分軸上設有懸掛器，懸掛器一端通過螺栓與輸送管道內壁連接，且懸掛器套設在各分軸的連接處上；所述螺栓葉片設置在分軸上；所述主軸末端通過聯軸器與驅動裝置連接；所述輸送管道靠近驅動裝置一端的上方設有進料口，所述輸送管道另一端設有出料口；所述輸送管道為雙層結構，輸送管道雙層結構之間形成內部冷卻腔，所述內部冷卻腔靠近驅動裝置一端設有水泵，內部冷卻腔另一端設有冷卻倉，所述冷卻倉與水泵連接。

2.根據實用要求1所述的一種高溫水冷螺旋輸送機，其特征是，所述分軸一端設有鍵槽，分軸另一端設有軸轂，各分軸之間通過鍵連接。

3.根據實用要求1所述的一種高溫水冷螺旋輸送機，其特征是，所述輸送管道下方還設有可供輸送管道放置的U型架。

4.根據實用要求1或3所述的一種高溫水冷螺旋輸送機，其特征是，所述輸送管道上方還設有若干個外部連接環。

技術總結

    本技術公開了一種高溫水冷螺旋輸送機，包括驅動裝置、螺旋葉片、主軸及輸送管道，所述主軸設置在輸送管道內，主軸包括若干依次連接的分軸；分軸上設有懸掛器，懸掛器一端通過螺栓與輸送管道內壁連接，且懸掛器套設在分軸上；所述螺栓葉片設置在分軸上；所述主軸末端通過聯軸器與驅動裝置連接；輸送管道靠近驅動裝置一端的上方設有進料口，所述輸送管道另一端設有出料口；所述輸送管道為雙層結構，輸送管道雙層結構之間形成內部冷卻腔，所述內部冷卻腔靠近驅動裝置一端設有水泵，內部冷卻腔另一端設有冷卻倉，所述冷卻倉與水泵連接。本發明的有益效果：（1）結構簡單，能夠根據長度需求組裝或拆卸；（2）輸送管道內通有循環水，熱量交換快。
